Må du køre bilen hjem?

Skal I lave forsøg og beregninger med alkohol?

Gas:bit MQ breakout board med alkometer til Micro:bit måler koncentrationen af alkohol i luften omkring filteret. Du kan forsøge dig med forskellige triggere; en udånding, en kapsel eller i et glas osv.

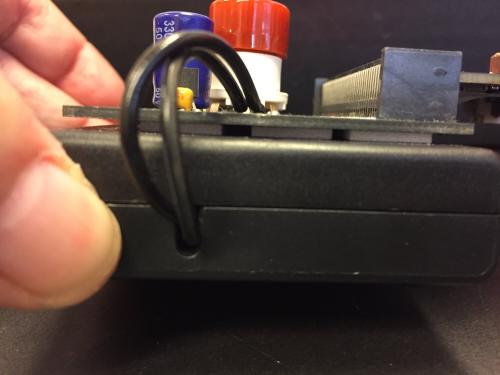

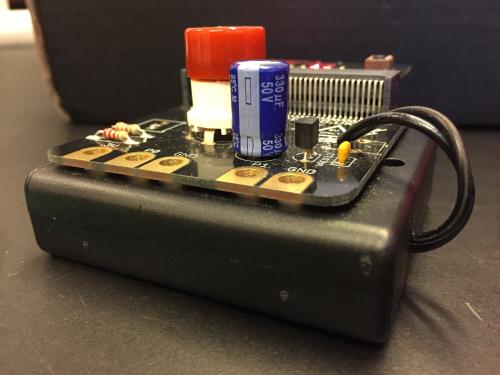

Boardet har en batteriholder til 4 AA batterier monteret, der kan køre både Gas:bit og Micro:bit. Så nu bliver det meget nemt at forbinde og lave forsøg. Du kan evt. fastgøre batteriholderen til boardet med dobbeltklæbende tape.

Alkoholniveauet aflæses via en analog indgang. Du får ikke en nøjagtig PPM eller mg/L aflæsning, men du får en værdi baseret på at der er nok alkohol til at det kan spores.
Alkohol-sensoren skal varme op i ca. 1 minut for at foretage målinger. Den kan derfor blive varm og der kan forekomme en smule lugt i starten. Det er normalt.

Features:

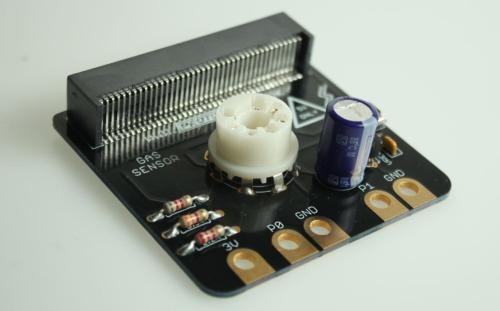

Gas:bit MQ breakout board

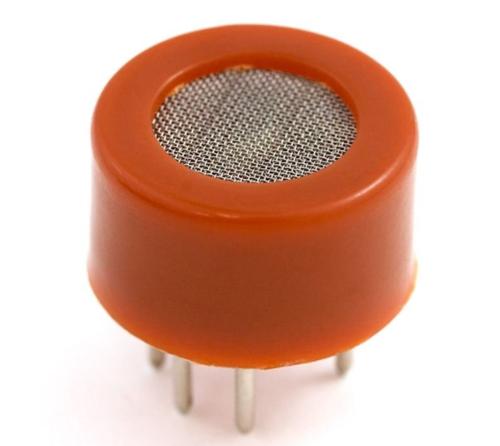

MQ 3 Alkohol-sensor er monteret på boardet

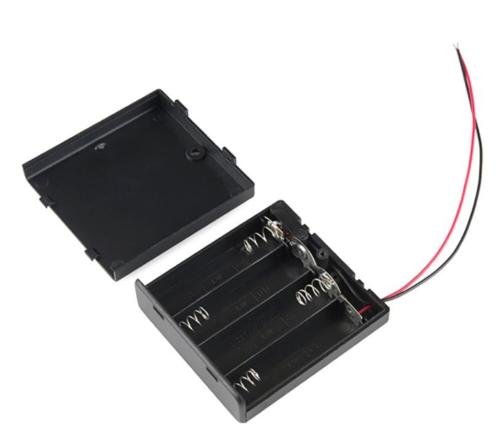

Batteriholder til 4x AA batterier er monteret på boardet. (batterier følger ikke med)
Hurtig reaktion og høj sensitivitet overfor alkohol.
Lavere sensitivitet - men stadig sporbar - overfor benzin.
Alkohol-sensoren skal bruge mindst 5V
Kan anvendes med Micro:bit, Circuit Playground Express og Arduino

Mål:

Bredde: 6 cm
Længde: 6 cm
Højde inkl. Alkoholfilter: 1,08 cm

Data og guides

Eksempel 1 med ikoner: find koden her
Eksempel 2 med talværdier: find koden her

Alkohol-sensor:
Se i datablad for sensoren, for aflæsning og brug derefter f.eks. wikipedia til at søge på omregninger af ppm til promille.
Datablad for alkohol-sensoren findes her
