Kompakt all-in-one robotics board til micro:bit Kompakt all-in-one robotics board til micro:bit Kompakt all-in-one robotics board til micro:bit


Kompakt all-in-one robotics board til micro:bit - 5693

(2108999)

Ex. moms 128,00 DKK 160,00 DKK

Hurtig levering - sender med tracking - 1-3 hverdage

Gratis fragt uden omdeling ved køb over 1000 kroner

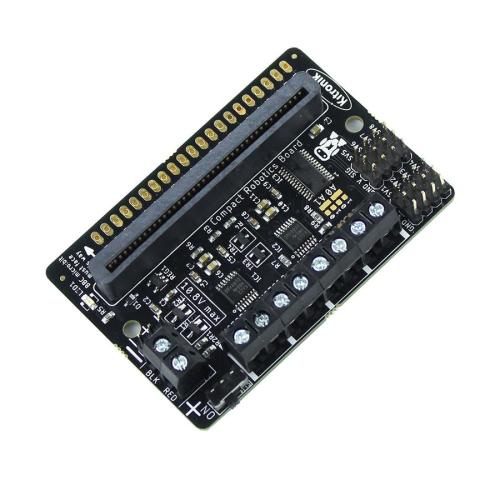

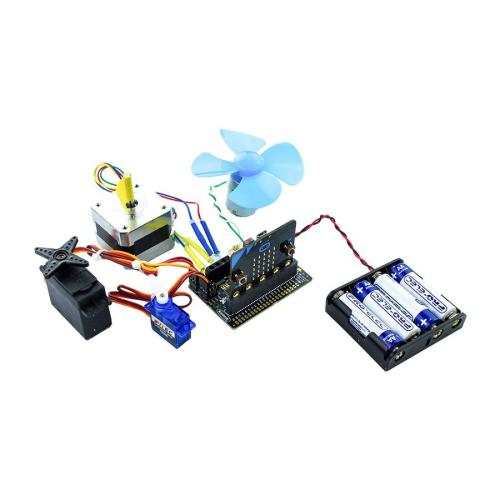

Med dette lille alt-i-et robot-board fra Kitronik kan du drive 4 motorer (eller 2 stepper-motorer) og 8 servoer - på en gang.

Boardet er kompatibelt med Micro:bit V1 og V2. Kombineret med 17 andre I / O-udvidelsespunkter betyder det, at Micro:bit kan fungere som kernen i en lang række robotprojekter.

Robotics Board har 2 Dual H-Bridge Motor Driver IC'er (i stand til hver at køre 2 standardmotorer eller 1 stepper-motor) og 8 servo-udgange (i stand til at køre standard- og kontinuerlige rotationsservoer).
Alt styre fra Micro:bit ved hjælp af I2C-protokol via en 16-kanals driver IC.

Link-headeren bryder alle anvendelige pins fra Micro:bit ud og er designet til at kunne lodde 2,54 mm pitch pin-header på plads. De 17 tilgængelige I / O-ben gør det muligt at tilføje andre input-enheder, såsom sensorer eller output-enheder, f.eks. ZIP-lysdioder, til kortet.
I2C er også brudt ud (Pins 19 & 20), så andre I2C-kompatible enheder også kan føjes til boardet og styres af Micro:bit.

Strøm forsynes via enten en terminalblok eller et servostik, og boardet producerer derefter en reguleret 3,3 V-forsyning, der føres ind i 3V- og GND-tilslutningerne for at drive den tilsluttede Micro:bit, hvilket fjerner behovet for separat strøm til Micro:bit.
Dette tilvejebringer også referencespændingen for servosignalets niveau-shift IC'er. 3V- og GND-benene er også brudt ud på Link-headeren, hvilket betyder, at eksterne enheder også kan få strøm.

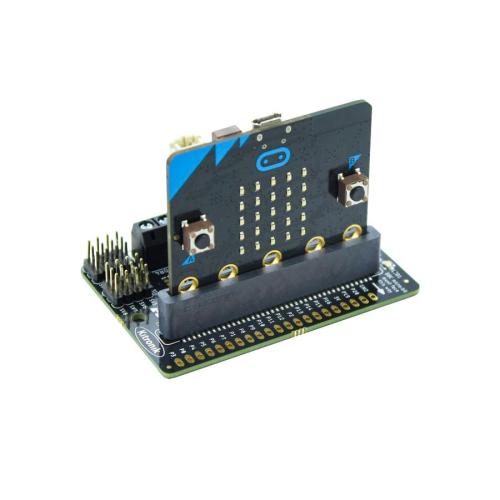

Se tekst på pcb for hvordan Micro:bit skal vende. Ved brug af Link header er det vigtigt at displayet på Micro:bit vender ud mod Link header.

Bemærk

Micro:bit følger ikke med. Du kan finde en her:

V1
V2

Features

1 x Compact All-in-One Robotics Board
Kan anvendes med Micro:bit V1 og V2
Edge-connector
17 andre I/O udvidelsespunkter
Alle anvendelige pins fra Micro:bit er brudt ud til Link header
Kan drive 4 motorer eller 2 steppermotorer og 8 servoer på en gang
Link header kan anvendes med 2.54 pitch pin header
Kontrol af I2C kompatible enheder
On/off knap og power status LED.
Power the board via either a terminal block or servo style connector
3V og GND pins er også brudt ud på Link header for power til eksterne enheder
Kod med udvidelse fra Kitronik i Makecode eller med Python
Kompatibe med begge versioner af Micro:bit
Arbejdsspænding via terminal eller servostyle indgang: 3.0V-10.8V (anbefalet)
Max strøm: 10A (absolut max 12A)
Max strøm motor output: 1,5A max pr. motor
Power til eksterne enheder via Link header: max 3.3V 90mA

Mål

Længde: 68 mm
Bredde: 62 mm
Højde: ca. 20 mm
PCB tykkelse ca.: 1.6 mm

Data og Guides

Datasheet med eksempler på kode i Makecode
Eksempel på kode i Python
Mere information om Link header
