Edge Connector Breakout Board til BBC micro:bit

5601B

u/moms: 40,00 DKK m/moms 50,00 DKK

Normal leveringstid 1 - 3 hverdage med tracking

Fri fragt (i Danmark) ved køb over 1000 kr. (u. omdeling)

ELLER

PRODUKTBESKRIVELSE

Dette edge-connector breakout board fra Kitronik er designet til at gøre det enklere at tilslutte flere kredsløb og hardware til Micro:bit.
Du kan med breakout-boardet bruge flere end de 3 pins 0-2 plus 3V og GND, du normalt kan komme til på Micro:bitten

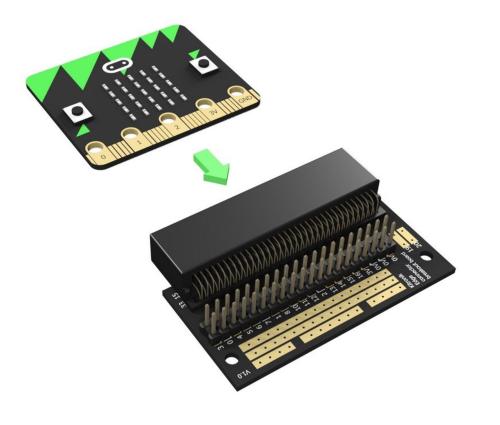

Micro:bit skubbes ned i rammen med et pænt tryk, til den sidder solidt i edge-connectoren. Se billede ovenfor.
Den leveres samlet og passer til pins på Micro:bits. Edge-Connectoren kan anvendes sammen et breadboard (fjumre-bræt) ligesom det gøres i Micro:bits Inventors kittet.

Edge-connectoren giver adgang til de mange små pins du kan se på Micro:bittens kant. 21 stifter er trukket og giver yderligere I / O-linjer, direkte adgang til knapperne A og B, LED matrix output og I2C bus.

Micro:bittens pins er trukket ud til en række af pin-headers. Disse giver en nem måde at forbinde kredsløb ved hjælp af jumper-wires. SCL- og SDA-pins er adskilt ved kanten af ​​breakout boardet (loddeflader), der giver nem identifikation. PCB'et indeholder et prototypingsområde med 3V, 0V og ikke-forbundne rækker, der kan loddes. Dette giver mulighed for nem tilslutning af kontakter, sensorer og eventuelle pull-up eller pull-down modstande mv. efter behov. Se videoen for yderligere detaljer.

Bemærk

Micro.bit følger ikke med. Den kan du finde her

Features

Et dedikeret pin strip til prototyping.
Trækker21 pins ud fra Micro:bittens kant.
Dedikeret prototyping-område med 3V og 0V rækker.
Navngivne pins og tilgængelig dokumentation.
Kan anvendes sammen med mini breadboard som her i Kitroniks inventorskit

Indhold

1 x Edge Connector Breakout Board til Micro:bit
samlet ved levering

Mål

Længde: 60mm.
Bredde: 40mm.
Højde: 11.8mm.

Data og guides

Se databladet for flere detaljer (på engelsk). Datablad edge connector.
Se eksempel på brug af Edge-connector.

Detaljer

Dette edge-connector breakout board fra Kitronik er designet til at gøre det enklere at tilslutte flere kredsløb og hardware til Micro:bit.
Du kan med breakout-boardet bruge flere end de 3 pins 0-2 plus 3V og GND, du normalt kan komme til på Micro:bitten

Micro:bit skubbes ned i rammen med et pænt tryk, til den sidder solidt i edge-connectoren. Se billede ovenfor.
Den leveres samlet og passer til pins på Micro:bits. Edge-Connectoren kan anvendes sammen et breadboard (fjumre-bræt) ligesom det gøres i Micro:bits Inventors kittet.

Edge-connectoren giver adgang til de mange små pins du kan se på Micro:bittens kant. 21 stifter er trukket og giver yderligere I / O-linjer, direkte adgang til knapperne A og B, LED matrix output og I2C bus.

Micro:bittens pins er trukket ud til en række af pin-headers. Disse giver en nem måde at forbinde kredsløb ved hjælp af jumper-wires. SCL- og SDA-pins er adskilt ved kanten af ​​breakout boardet (loddeflader), der giver nem identifikation. PCB'et indeholder et prototypingsområde med 3V, 0V og ikke-forbundne rækker, der kan loddes. Dette giver mulighed for nem tilslutning af kontakter, sensorer og eventuelle pull-up eller pull-down modstande mv. efter behov. Se videoen for yderligere detaljer.

Bemærk

Micro.bit følger ikke med. Den kan du finde her

Features

Et dedikeret pin strip til prototyping.
Trækker21 pins ud fra Micro:bittens kant.
Dedikeret prototyping-område med 3V og 0V rækker.
Navngivne pins og tilgængelig dokumentation.
Kan anvendes sammen med mini breadboard som her i Kitroniks inventorskit

Indhold

1 x Edge Connector Breakout Board til Micro:bit
samlet ved levering

Mål

Længde: 60mm.
Bredde: 40mm.
Højde: 11.8mm.

Data og guides

Se databladet for flere detaljer (på engelsk). Datablad edge connector.
Se eksempel på brug af Edge-connector.
