En udfordring med at måle data med sensorer er at mange af dem sender rå elektriske signaler som strøm, spænding osv. For at opnå standardenheder ved målinger skal der ofte søges efter relevant information i produktdatabladene og konvertere data ved hjælp af formler eller kodning. I mellemtiden varierer dataformatet med forskellige sensorer, så de fleste sensorer kræver unikke styringsprogrammer. Det gør det sværere at få præcise og ensartede målinger.

DFRobots nye Gravity: SCI DAQ-modul lover at løse denne udfordring.
Dette kit er baseret på SCI-modulet, udstyret med konventionelle videnskabelige sensorer til hurtigt at udføre videnskabelige undersøgelser og eksperimenter.

Gravity: SCI DAQ-modulet er et multifunktionelt dataindsamlingsmodul. Pt. understøtter modulet 20 slags populære sensorer såsom temperatur og fugtighed, barometrisk tryk osv. Desuden integrerer modulet funktioner som datavisning, automatisk sensorgenkendelse, datalagring, RTC-ur og dataoptimering, hvilket kan være ideelt til undersøgende eksperimenter.

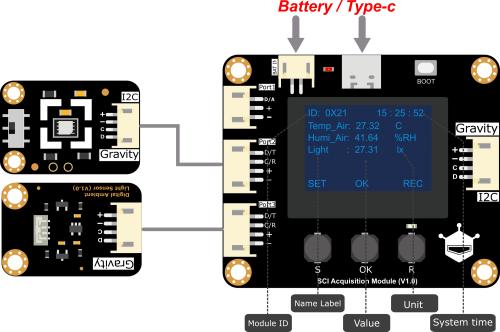

Brugere kan direkte se sensordata gennem den indbyggede skærm. Desuden har modulet 16M lagerplads til lagring af data i realtid. Og det indbyggede RTC-ur kan tilbyde nøjagtige tidsmærker for hvert stykke data, der skal gemmes. Derudover standardiserer SCI DAQ-modulet outputdataformatet, hvilket betyder, at brugerne kan få sensordata med det samme program på controllere som Arduino UNO eller UNIHIKER, uanset hvilken sensor der bruges.

Modulet reducerer vanskeligheden ved at få præcise sensordata betydeligt, hvilket giver brugerne mulighed for at fokusere mere på dataanalyse og hjælper STEAM-lærere at implementere tværfaglig undervisning.

Via USB kablet kan du hente data ned som en CSV fil. Du behøver derfor ikke en Micro:bit, men kan overføre direkte til pc. I denne guide for at monitorere planter får du en gennemgang af, hvordan du datalogger og overfører data.

Bemærk

Dette sæt kan anvendes UDEN Micro:bit.

Via USB kablet kan du hente data ned som en CSV fil. Du behøver derfor ikke en Micro:bit, men kan overføre direkte til pc. I denne guide for at monitorere planter får du en gennemgang af, hvordan du datalogger og overfører data.

Sættet er dog kombatibelt med Micro:bit ved at bruge f.eks. dette Micro:bit Expansion board BOSON.

Features

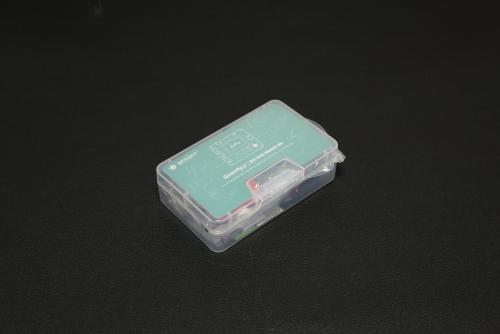

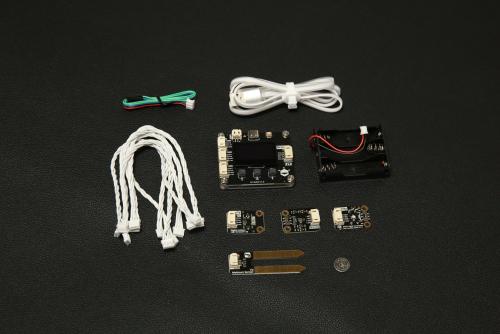

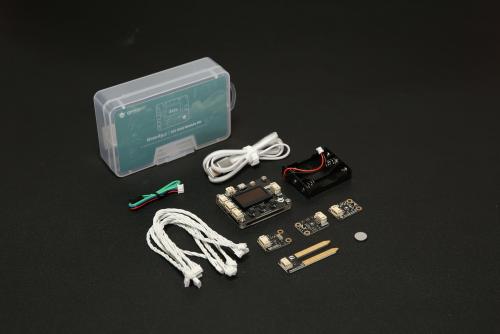

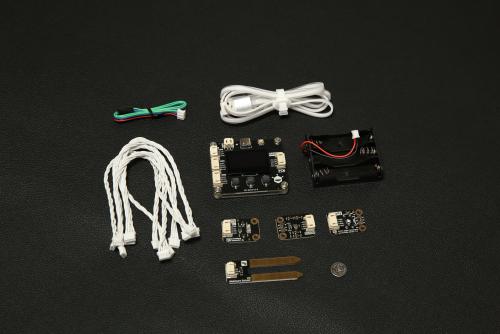

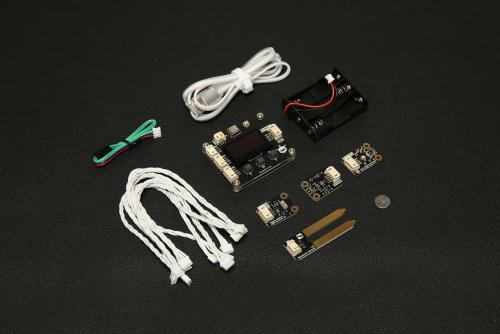

Sættet leveres i en praktisk plastboks med:

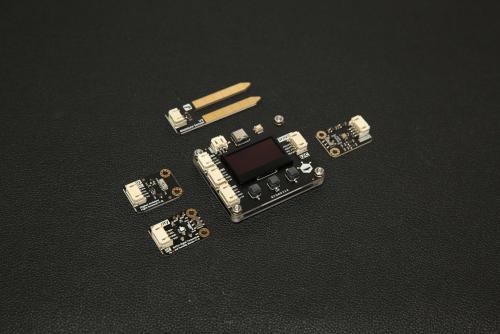

1 Gravity: SCI DAQ Modul
1 RTC Batteri CR1220
1 Jordfugtigheds sensor
1 Digital ambient light sensor
1 Digital temperatur- & luftfugtighedssensor
1 Air quality sensor
1 Batteriholder
1 USB-kabel
4 Double-headed PH2.0-4P Cable 20cm
2 Double-headed PH2.0-3P Cable 20cm
1 Gravity-4P I2C/UART Sensor Cable

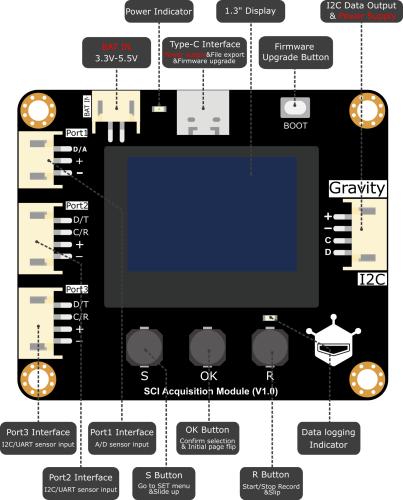

Specifikationer for SCI DAQ Modulet:

Operating Voltage: 3.3-5.5V DC
Operating Current:
40mA@3.7V(Ingen sensorer)
35mA@3.7V(Ingen sensorer og skærm slukket)
Input Interface:
1 x Digital/Analog
2 x I2C/UART
Output Interface: 1 x I2C
U Disk Storage: 16M
RTC Batteri: CR1220
Screen Size: 1.3 tommer

MÃ¥l

Længde: 62 mm
Bredde: 52 mm
Højde: 13 mm

Data og guides

Liste over sensorer der kan anvendes sammen med SCI DAQ Modulet

Eksperimenter på engelsk med SCI sættet:

Build a Conductivity Tester

Plant Monitoring System

Discover Color, Light, Heat

Indoor Air Quality Monitor

Air Quality tracking & Analysis

Micro:bit og Arduino:

Brug SCI DAQ med Makecode

Brug SCI DAQ sammen med Arduino
