DFRobots Gravity: Analog pH-meter V2 er specifikt designet til at måle pH-værdien af ​​en opløsning og afspejle dens surhed eller alkalinitet. Sensoren anvendes i forskellige applikationer såsom akvaponi, akvakultur og miljømæssig vandtestning.

Denne nye version 2 fremmer præcision og brugeroplevelse. Den indbyggede spændingsregulator understøtter den brede spændingsforsyning på 3,3~5,5V, som er kompatibel med 5V og 3,3V controllerboardet. Udgangssignalet har et lavt samlet jitter. Softwarebiblioteket anvender to-punkts kalibreringsmetode og kan automatisk identificere to standard bufferløsninger (4.0 og 7.0), hvilket gør sensoren enkel og bekvem.

Sammen med en microcontroler (såsom Arduino eller Micro:bit) og DFRobots softwarebibliotek bruges pH-meteret uden behov for svejsning, lodning eller andre ændringer.

En opløsnings pH-måling afspejler den nøjagtige surhedsgrad eller alkalinitet af opløsningen. Det kaldes også hydrogenionkoncentrationsindekset. En pH-test er en skala for hydrogenionaktivitet i en opløsning. pH-testen har en bred vifte af anvendelser inden for medicin, kemi og landbrug. Normalt er pH et tal mellem 0 og 14. Under standard termodynamiske forhold betyder en pH=7, at opløsningen er neutral, en pH<7 betyder, at opløsningen er sur, og en pH>7 betyder, at opløsningen er alkalisk.

Bemærk

1. BNC-stikket og signalkonverteringskortet skal holdes tørre og rene, ellers vil det påvirke indgangsimpedansen, hvilket resulterer i en unøjagtig måling. Hvis det er fugtigt, skal det tørres.

2. Signalkonverteringskortet kan ikke placeres direkte på en våd eller halvlederoverflade, ellers vil det påvirke indgangsimpedansen, hvilket resulterer i en unøjagtig måling. Det anbefales at bruge afstandsgevind til at fastgøre signalkonverteringskortet og tillade en vis afstand mellem signalkonverteringskortet og overfladen.

3. Den følsomme glasboble i hovedet af pH-sonden bør undgå at røre det hårde materiale. Enhver skade eller ridser vil få elektroden til at svigte.

4. Når målingen er afsluttet, afbrydes pH-sonden fra signalkonverteringskortet. Den analoge ph-sensorsonde bør ikke tilsluttes signalkonverteringskortet uden strømforsyning i længere tid.



5. Probens glaskolbe indeholder beskyttende væske (3,3mol/L KCL). Selvom skruelåget er skruet fast, kan der stadig lække noget beskyttende væske rundt om glasset og danne hvide krystaller. Men så længe der stadig er beskyttende væske i kolben, vil det ikke påvirke probens levetid og nøjagtighed.Det anbefales, at de hvide krystaller hældes tilbage i den beskyttende væske i kolben.

Features

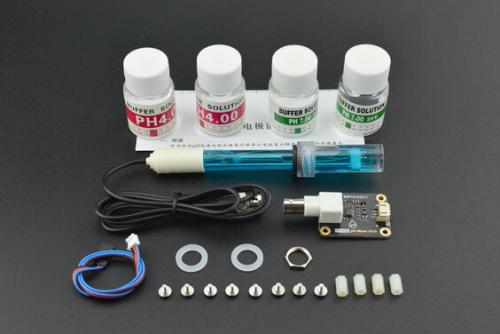

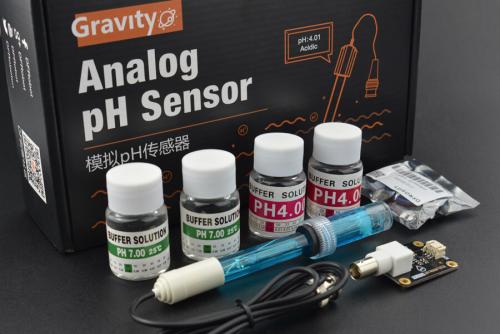

Sættet indeholder:
1 x pH Probe(Laboratory Grade)
1 x pH Signal Conversion Board
1 x Gravity Analog Sensor Cable

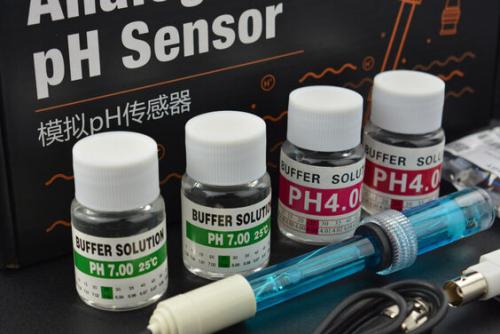

2 x pH Standard Buffer Solution 4.0
2 x pH Standard Buffer Solution 7.0
2 x Vandtætte pakninger
1 x Screw Cap for BNC Connector
4 x M3*10 nylon afstandsgevind
8 x M3*5 screws

Specifikationer:

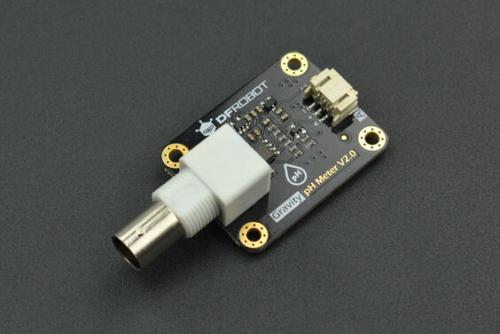

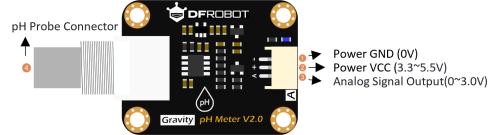

Signal Conversion Board (Transmitter) V2
Supply Voltage: 3.3~5.5V
Output Voltage: 0~3.0V
Probe Connector: BNC
Signal Connector: PH2.0-3P
Måle-nøjagtighed: ±0.1@25℃

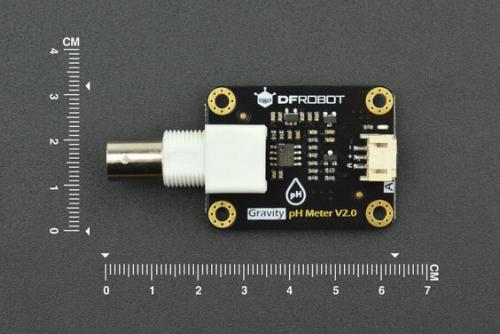

MÃ¥l: 42mm x 32mm

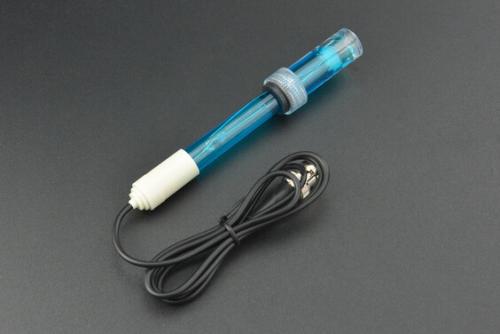

pH Probe
Probe Type: Laboratory Grade
Detektionsområde: 0~14
Temperaturspænd: 5~60°C
Nulpunkt: 7±0.5
Responstid: <2min
Intern modstand: <250MΩ
Probe livslænde: >0.5 year (depending on frequency of use)
Kabellængde: 100cm

Data og guides

DFRobots tutorial (Sættet brugt sammen med Arduino)

Find her flere projekter hos DFRobot inkl. video:

Project 1. Calibrating an Analog pH Sensor (with Linear Algebra)
Project 2. How to use DFRobot pH Meter module with an ESP32
Project 3. How to measure and indicate the pH of liquids with Arduino and LCD
Project 4. pH Sensor: Assembling, Coding, & Calibrating with Arduino | Smart Gardening
Project 5. How to use pH meter V2 in ESP32 with new calibration
