Zip Halo HD - til micro:bit

HALOHD

u/moms: 200,00 DKK m/moms 250,00 DKK

Normal leveringstid 1 - 3 hverdage med tracking

Fri fragt (i Danmark) ved køb over 1000 kr. (u. omdeling)

ELLER

PRODUKTBESKRIVELSE

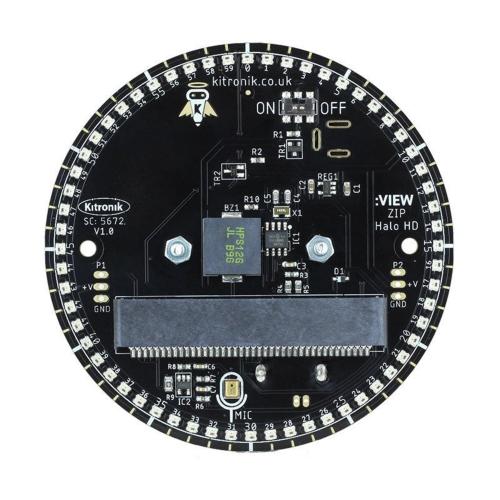

Kitroniks ZIP Halo HD board til Micro:bit kommer med flere fine funktioner og features. Ringen er større og kan mere end Kitroniks ZIP Halo.

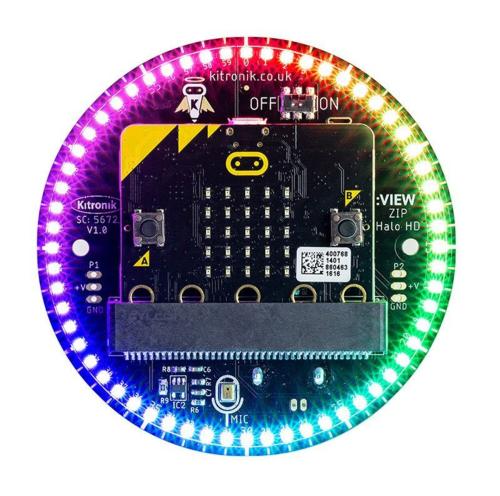

F.eks. har du 60 individuelt adresserbare ZIP LED at lege med. Boardet er yderligere monteret med RTC (Real Time Clock) som kontrolleres med I2C fra Micro:bit. Med RTC kan du arbejde med tidsstyrede projekter, som f.eks. at bruge de 60 LED i et projekt med et visuelt ur.

Boardet er også forberedt til at du kan bruge lyd i dit program. På ZIP Halo HD er der monteret en piezo buzzer til at producere lyd via Makecode eller MicroPython. Du har også en MEMS microfon til at opfange lydomkring boardet og bruge det i din kode til at få ting til at ske med f.eks. en eller flere ZIP LED.

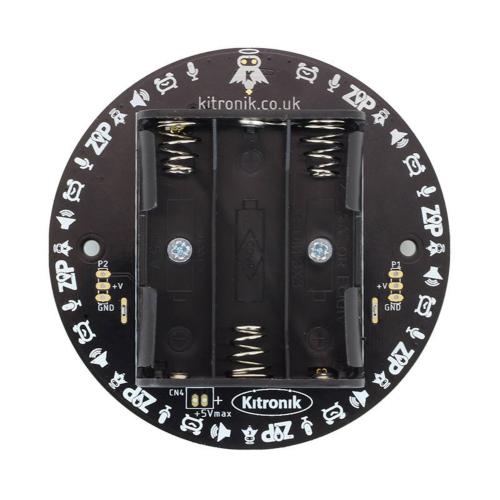

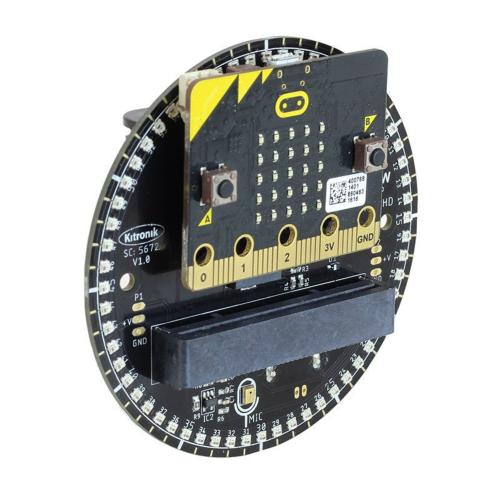

Micro:bit forbindes nemt til boardet via den indbyggede edge-connector. En 3xAA batteriholder på bagsiden af boardet sørger for strøm til både Micro:bit og boardets funktioner. På forsiden af boardet er en afbryder monteret, så du kan slukke dit projekt, når det ikke er i brug.
Du skal dog stadig bruge usb ladekabel til at uploade kode fra computeren med mindre du bruger bluetooth.

Pins P1 og P2 er brudt ud i 2 sæt pin-huller. P0 anvendes til MEMS og P14 til buzzer.

Via 2 m3 skruer/møtrikker kan du fastgøre Halo HD og Micro:bit til en given overflade i hårdt materiale eller tekstiler.

Kitronik har lavet en udvidelse til Makecode til Halo HD. Udvidelsen indeholder 3 kategorier: ZIP LEDs, Microphone og Clock. Find udvidelsen ved at søge på "Halo HD" på Makecode til Micro:bit

Nederst på denne side finder du eksempler til at komme i gang med Halo HD enten med Makecode (blok-editor og script) eller MicroPython, samt datasheet.

Bemærk

Micro:bit følger ikke med. Den finder du her.

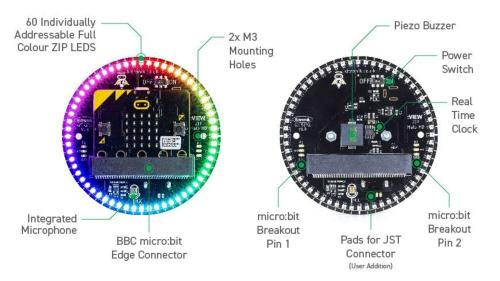

Features

1 x :VIEW ZIP Halo HD Board til Micro:bit

60 individuelt adresserbare ZIP LED "full colour"
P1 og P2 brudt ud i "standard 0.1” footprints"
MEMS mikrofon
piezo buzzer.
RTC modul (via I2C)
Edge-connector til Micro_bit monteret
3xAA batteriholder monteret på boardets bagside
On/off knap foran på boardet.
Kodes med Micro:bit i Makecode eller Micro:Python
2 x M3 monteringshuller til fastgørelse af boardet (skruer og møtrikker følger ikke med)

Elektriske features
Arbejdsspænding (Vcc): 3.5V 5V
Eksterne kanaler: 3
(1x ZIP LED, 2x IO pin, hver IO kanal rated +3V at 50mA)
Max strøm (ZIP LED med full "RGB brightness"): 0.9A (15mA pr ZIP)
MEMS Mikrofon sensitivitet: Typ: -42 dBV/Pa
MEMS Mikrofon "Signal to Noise Ratio": 59dB

Micro:bit Pin forbindelser:
MEMS Microphone: P0 (analogue input)
P1 Breakout pin header: P1, 2 - +V (Batteri spænding), 3 - GND
P2 Breakout pin header: P2, 2 - +V (Batteri spænding), 3 - GND
ZIP LED: P8
Buzzer: P14
RTC: P19 & P20 (I2C)

Mål

Diameter: 87 mm.
Afstand M3 monteringshuller: 68.4 mm.

Data og guides

Datablad til ZIP Halo HD med guide (på engelsk)

Eksempler på kode til Makecode. Eksemplerne downloades som zipfiler med .hex-fil til din computer.

Kod klokken

Klappe-spil

Vågn-op lys

Tidstagning

Stop-ur

Lydmåler

Detaljer

Kitroniks ZIP Halo HD board til Micro:bit kommer med flere fine funktioner og features. Ringen er større og kan mere end Kitroniks ZIP Halo.

F.eks. har du 60 individuelt adresserbare ZIP LED at lege med. Boardet er yderligere monteret med RTC (Real Time Clock) som kontrolleres med I2C fra Micro:bit. Med RTC kan du arbejde med tidsstyrede projekter, som f.eks. at bruge de 60 LED i et projekt med et visuelt ur.

Boardet er også forberedt til at du kan bruge lyd i dit program. På ZIP Halo HD er der monteret en piezo buzzer til at producere lyd via Makecode eller MicroPython. Du har også en MEMS microfon til at opfange lydomkring boardet og bruge det i din kode til at få ting til at ske med f.eks. en eller flere ZIP LED.

Micro:bit forbindes nemt til boardet via den indbyggede edge-connector. En 3xAA batteriholder på bagsiden af boardet sørger for strøm til både Micro:bit og boardets funktioner. På forsiden af boardet er en afbryder monteret, så du kan slukke dit projekt, når det ikke er i brug.
Du skal dog stadig bruge usb ladekabel til at uploade kode fra computeren med mindre du bruger bluetooth.

Pins P1 og P2 er brudt ud i 2 sæt pin-huller. P0 anvendes til MEMS og P14 til buzzer.

Via 2 m3 skruer/møtrikker kan du fastgøre Halo HD og Micro:bit til en given overflade i hårdt materiale eller tekstiler.

Kitronik har lavet en udvidelse til Makecode til Halo HD. Udvidelsen indeholder 3 kategorier: ZIP LEDs, Microphone og Clock. Find udvidelsen ved at søge på "Halo HD" på Makecode til Micro:bit

Nederst på denne side finder du eksempler til at komme i gang med Halo HD enten med Makecode (blok-editor og script) eller MicroPython, samt datasheet.

Bemærk

Micro:bit følger ikke med. Den finder du her.

Features

1 x :VIEW ZIP Halo HD Board til Micro:bit

60 individuelt adresserbare ZIP LED "full colour"
P1 og P2 brudt ud i "standard 0.1” footprints"
MEMS mikrofon
piezo buzzer.
RTC modul (via I2C)
Edge-connector til Micro_bit monteret
3xAA batteriholder monteret på boardets bagside
On/off knap foran på boardet.
Kodes med Micro:bit i Makecode eller Micro:Python
2 x M3 monteringshuller til fastgørelse af boardet (skruer og møtrikker følger ikke med)

Elektriske features
Arbejdsspænding (Vcc): 3.5V 5V
Eksterne kanaler: 3
(1x ZIP LED, 2x IO pin, hver IO kanal rated +3V at 50mA)
Max strøm (ZIP LED med full "RGB brightness"): 0.9A (15mA pr ZIP)
MEMS Mikrofon sensitivitet: Typ: -42 dBV/Pa
MEMS Mikrofon "Signal to Noise Ratio": 59dB

Micro:bit Pin forbindelser:
MEMS Microphone: P0 (analogue input)
P1 Breakout pin header: P1, 2 - +V (Batteri spænding), 3 - GND
P2 Breakout pin header: P2, 2 - +V (Batteri spænding), 3 - GND
ZIP LED: P8
Buzzer: P14
RTC: P19 & P20 (I2C)

Mål

Diameter: 87 mm.
Afstand M3 monteringshuller: 68.4 mm.

Data og guides

Datablad til ZIP Halo HD med guide (på engelsk)

Eksempler på kode til Makecode. Eksemplerne downloades som zipfiler med .hex-fil til din computer.

Kod klokken

Klappe-spil

Vågn-op lys

Tidstagning

Stop-ur

Lydmåler
