SparkFun gator:microphone til Gator:Bit

SEN-1528

u/moms: 70,00 DKK m/moms 87,50 DKK

Normal leveringstid 1 - 3 hverdage med tracking

Fri fragt (i Danmark) ved køb over 1000 kr. (u. omdeling)

ELLER

PRODUKTBESKRIVELSE

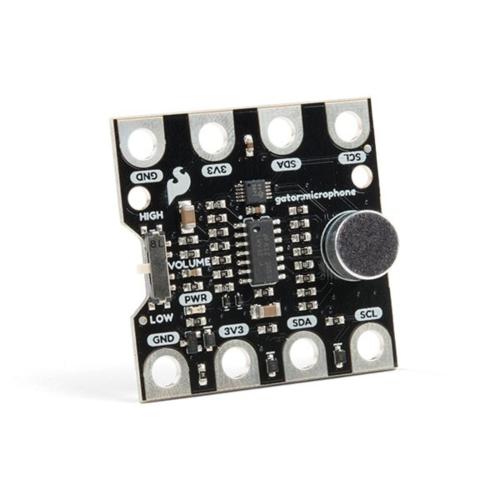

Med Gator:microphone får du endnu et modul i "Gator-serien, hvor du nemt kan koble sensorer sammen og lade dem påvirke andre komponenter og microcontrollere i et kredsløb.
Modulet, der udstyret med en electret mikrofon, giver et digitalt output, når mikrofonen opfanger en lyd. Gator:microphone giver også et analogt output, så du kan opfange lydens styrke. Med en kontakt på boardet kan du skifte mellem forskellige niveauer for forstærkning af lyd.
Boardet ar en LMV324 (op-amp) forstærker, der bearbejder audiosignaler fra mikrofonen.
Ved brug sammen med Gator:bit. bør du anvende 3.3V gennem 3V3 og GND fladerne for at holde de logiske niveauer konstante.
Via links nederst på denne side finder du en guide med eksempler på kode og sammenkobling til Gator:bit og andre komponenter i serien.

Bemærk

Du kan bl.a. bruge Gator:microphone sammen med Micro:bit og Gator:bit (version 1 og 2). Disse følger ikke med.
Du kan ikke undvære krokodillenæb til at forbinde med Gator:bit.

Features

Gator:microphone board
Gator:bit kompatibel

ADS1015
Arbejdsspænding (VDD): 2.0V-5.5V
Temperatur: -40°C to 125°C
Operations-modus: Single-Shot, Continuous-Conversion (Default), and Duty Cycling
Analoge Input:
Målingstype: Single-Ended (Default)
Input Voltage Range: GND to VDD
Full Scale Range (FSR): ±.256V to ±6.114V (Default: 2.048V)
Resolution:
12-bit (Differential) or 11-bit (Single-Ended)
LSB size: 0.125mV - 3mV (Default: 1 mV)
Sample Rate: 128 Hz to 3.3 kHz (Default: 1600SPS)
Current Consumption (Typical): 150μA-200μA
I2C Addresse: 0x48

Electret Microphone
Arbejdsspænding: 1.5V (Max 10V)
Supply Current: 0.3mA (Max)
Directivity: Omnidirectional
Frequency Response: 20-16,000Hz

LMV324 Op-amp
Operating Voltage: 2.7V-5.5V
Supply Current: ~300-720µA

Mål

Længde: 38 mm.
Bredde: 38 mm.
Højde: 10 mm.

Data og guides

Opsætning og programmering:

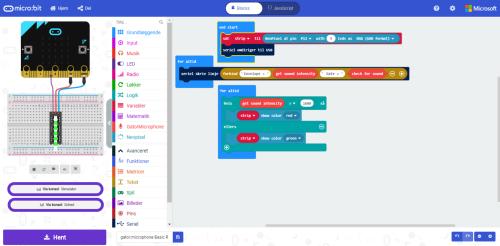

Gator:microphone Hook-up Guide med eksempler på koder til makecode

Udvidelse til Makecode:
https://github.com/sparkfun/pxt-gator-microphone

Datablade Gator:microphone:
Electret Microphone
LVM324
ADS1015

Gator:microphone scematics
