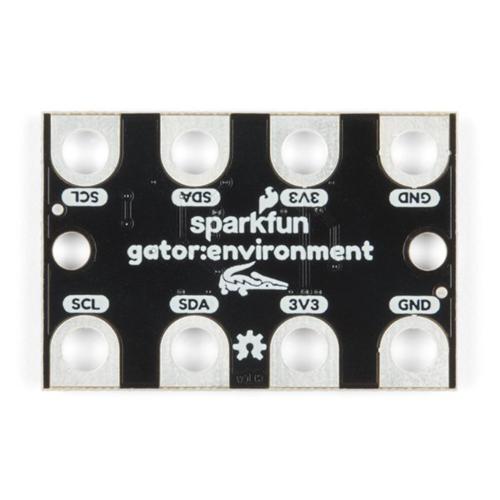

SparkFun gator:environment - til micro:bit

SEN-15269

u/moms: 180,00 DKK m/moms 225,00 DKK

Normal leveringstid 1 - 3 hverdage med tracking

Fri fragt (i Danmark) ved køb over 1000 kr. (u. omdeling)

ELLER

PRODUKTBESKRIVELSE

Gator:environment anvender to sensorer; CCS811 og BME280 til at aflæse en lang række atmosfærekemiske målinger, samt barometrisk tryk, luftfugtighed, temperatur, co2-niveau m.m.

Boardet forbindes nemt til Gator:bit med krokodillenæb og giver dermed nem adgang til Micro:bits I2C pins.

CCS811 er en digital metaloxid gassensor (MOX sensor), der kan registrere en vid række af flygtige organiske forbindelser (VOC-Volatile Organic Compounds). Sensoren kan registrere at der er gasser i luften i et vist niveau, men kan ikke registrere hvilke gasser.
Sensoren omregner via en microcontroller, den rå måling af gasser til den "ækvivalente totale VOC (eTVOC) og en ækvivalent CO2 (eCO2) over en I2C forbindelse.
eTVOC aflæses i PPB; partikler pr. billion (milliard) og eCO2 aflæses i PPM partikler pr million.

BME280 giver CCS811 adgang til at anvende data om luftfugtighed og temperatur til at finjustere dens målinger for mere valide resultater.

Vær opmærksom på at CO2 er ikke en VOC. Mox sensorer kan derfor ikke måle CO2 direkte. Oftest er mennesker den primære kilde til til VOC indendøre via vejrtrækningen. Ækvivalenter af CO2 estimeres derfor udfra målinger af TVOC på baggrund af antallet af mennesker i lokalet og er kun en tilnærmet værdi.

Bemærk

Du kan bl.a. bruge Gator:environment sammen med Micro:bit og Gator:bit. Disse følger ikke med.

Features

Gator:environment sensorboard
Gator:bit kompatibel
CCS811 sensor:
Operating Voltage: 1.8V-3.6V
Supply Current: 30 mA (average)
Equivalent Total VOCs (eTVOC): 0-32768 ppb
Equivalent CO2 (eCO2): 400-29206 ppm
I2C Address: 0x5B (HEX)
BME280:
Operating Voltage: 1.71V-3.6V
Supply Current: < 714 µA
Humidity Range: 0 to 100% RH
Temperature Range: -40°C to 85°C
Pressure Range: 300 to 1100 hPa
I2C Address: 0x77 (HEX)

Mål

Længde: 38 mm.
Bredde: 25 mm.
Højde: 1,2 mm.

Data og guides

Opsætning og programmering:
Gator:uv Hook-up Guide

Udvidelse til Makecode:
https://github.com/sparkfun/pxt-gator-environment

Datablade:
Datasheet (BME280)
Datasheet (CCS811)
Design Guide (CCS811)
Factsheet (CCS811)
Schematic

Inspiration:
Forsøg med sensorer tl måling af luftkvalitet Teknologisk Institut

Detaljer

Gator:environment anvender to sensorer; CCS811 og BME280 til at aflæse en lang række atmosfærekemiske målinger, samt barometrisk tryk, luftfugtighed, temperatur, co2-niveau m.m.

Boardet forbindes nemt til Gator:bit med krokodillenæb og giver dermed nem adgang til Micro:bits I2C pins.

CCS811 er en digital metaloxid gassensor (MOX sensor), der kan registrere en vid række af flygtige organiske forbindelser (VOC-Volatile Organic Compounds). Sensoren kan registrere at der er gasser i luften i et vist niveau, men kan ikke registrere hvilke gasser.
Sensoren omregner via en microcontroller, den rå måling af gasser til den "ækvivalente totale VOC (eTVOC) og en ækvivalent CO2 (eCO2) over en I2C forbindelse.
eTVOC aflæses i PPB; partikler pr. billion (milliard) og eCO2 aflæses i PPM partikler pr million.

BME280 giver CCS811 adgang til at anvende data om luftfugtighed og temperatur til at finjustere dens målinger for mere valide resultater.

Vær opmærksom på at CO2 er ikke en VOC. Mox sensorer kan derfor ikke måle CO2 direkte. Oftest er mennesker den primære kilde til til VOC indendøre via vejrtrækningen. Ækvivalenter af CO2 estimeres derfor udfra målinger af TVOC på baggrund af antallet af mennesker i lokalet og er kun en tilnærmet værdi.

Bemærk

Du kan bl.a. bruge Gator:environment sammen med Micro:bit og Gator:bit. Disse følger ikke med.

Features

Gator:environment sensorboard
Gator:bit kompatibel
CCS811 sensor:
Operating Voltage: 1.8V-3.6V
Supply Current: 30 mA (average)
Equivalent Total VOCs (eTVOC): 0-32768 ppb
Equivalent CO2 (eCO2): 400-29206 ppm
I2C Address: 0x5B (HEX)
BME280:
Operating Voltage: 1.71V-3.6V
Supply Current: < 714 µA
Humidity Range: 0 to 100% RH
Temperature Range: -40°C to 85°C
Pressure Range: 300 to 1100 hPa
I2C Address: 0x77 (HEX)

Mål

Længde: 38 mm.
Bredde: 25 mm.
Højde: 1,2 mm.

Data og guides

Opsætning og programmering:
Gator:uv Hook-up Guide

Udvidelse til Makecode:
https://github.com/sparkfun/pxt-gator-environment

Datablade:
Datasheet (BME280)
Datasheet (CCS811)
Design Guide (CCS811)
Factsheet (CCS811)
Schematic

Inspiration:
Forsøg med sensorer tl måling af luftkvalitet Teknologisk Institut
