Gator:bit V2 til micro:bit med batteriholder

DEV-15162

u/moms: 200,00 DKK m/moms 250,00 DKK

Normal leveringstid 1 - 3 hverdage med tracking

Fri fragt (i Danmark) ved køb over 1000 kr. (u. omdeling)

ELLER

PRODUKTBESKRIVELSE

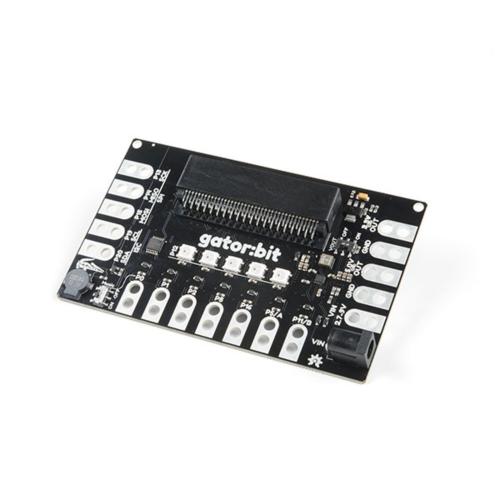

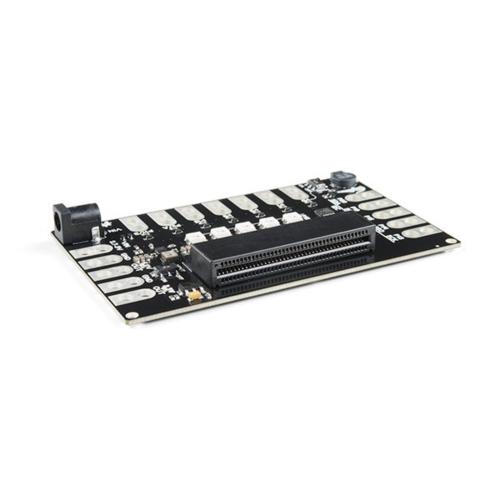

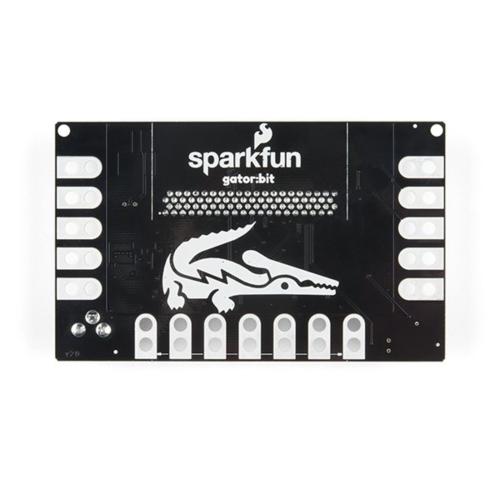

Gator:bit 2.0 fra Sparkfun er et udviklings- og prototyping-board til Micro:bit. Dette er en videreudviking af Gator:bit V1 med JST-stik og mere manuel styring af strøm.

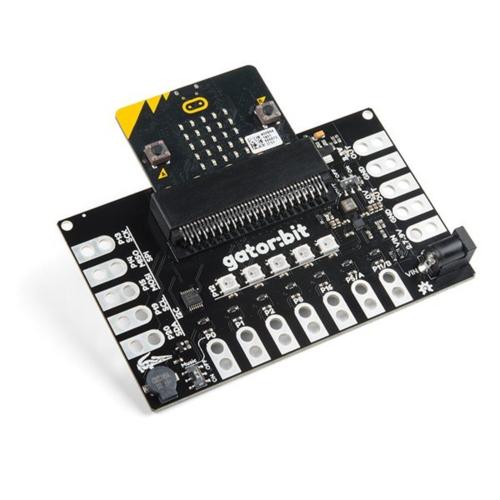

Sæt Micro:bit i edge-connectoren på Gator:bit og du har en kompakt lille legeplads til at arbejde med Teknologiforståelse i skolen på mellemtrinnet og i de ældste klasser.

Næsten alle pins fra Micro:bit er brudt ud til forbindelses-punkter på Gator.bit 2.0 og disse kan kobles til eksterne enheder med krokodillenæb. Med to huller i hvert forbindelsespunkt (pins), bliver kobling med krokodillenæb lettere og meget mere stabil.

Du kan programmere din Micro:bit til at visualisere data med de indbyggede og individuelt programmerbare LED og en buzzer (lille højtaler) til lyde.

Med Gator:bit 2.0 får du en sikker adgang til så mange GPIO (general-purpose input/output) som muligt fra Micro:bit.

Pins 0,1,2,8,16, 5 (knap A) og 11 (knap B) er beskyttet mod overspænding og kortslutning. Pins 0,1,2 er ADC stifter og berøringsfølsomme. Pins 8, 16, 5 og 11 er digitale stifter, der er i stand til at læse og skrive. Derudover kan stifter 13 (SPI), 14 (SPI), 15 (SPI), 19 (I2C) og 20 (I2C) bruges til at læse og skrive digitale signaler.

Gator:bit 2.0 kan drives med 2,7V - 9V, hvilket giver dig flere muligheder for strømindstillinger.

Der er to måder at tilslutte strøm til din Gator:bit 2.0. Enten fra DC-terminalen, hvor du tilkobler den medfølgende batteriholder med stik, der passer til.
Eller du kan få strøm via pins til krokodillenæb mærket med “VIN”. Gator:bit 2.0 anvender den tilslutning med højeste strøminput som energikilde, så du skal ikke gøre noget for at vælge. Dette er en videreudvikling fra Gator:bit V1.

Enhver spændingsindgang mellem 2,7 V og 9 V reguleres til 3,3 V for at drive Micro:bit, højttaleren og til brug i en hvilken som helst af krokodillenæbs-pins. Gator:bit 2.0 finder selv ud af om du bruger 3,3V og 5V output til dine projekter og regulerer tilsvarende.

En sidste videreudvikling fra den tidligere Gator:bit er at du kan drive LED fra alle pins nu - og ikke som før kun fra 3 pins.

Bemærk

Micro:bit følger ikke med. Den kan du finde her.

Til Gator serien er der udviklet en række spændende sensorer og komponenter du kan udvide med.
Du finder flere af dem her i webshoppen:

Gator:UV

Gator:Particle

Gator:Environment

Gator: Microphone

Gator:Log

Features

1 stk. Gator:bit V2
Edge-connector til Micro:bit
Input spænding: 2.7V - 9V
5 indbyggede individuelt adresserbare LED
Indbygget buzzer
On/off knap til buzzer
Automatisk anvendelse af højeste strøminput (via dc-stik, usb eller pin)
On/off knap til Vout på board
LED tilgængelige via alle pins.
5V output
3.3V output
7 beskyttede input/output pins
3 pins til SPI kommunikation
2 pins til I2C
DC-hunstik

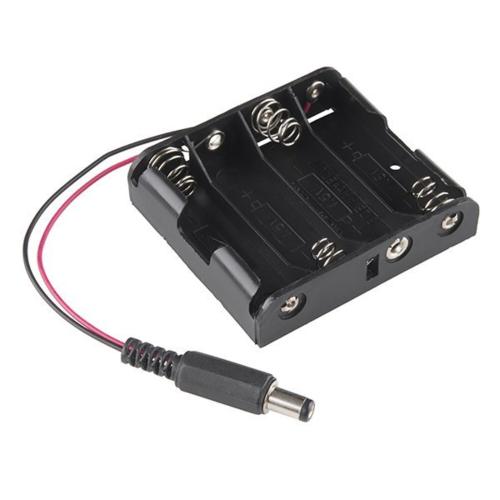

Batteriholder med dc-han-stik

Mål

Længde: 115 mm
bredde: 70 mm
Højde: ca 15 mm

Data og Guides

Dansk multi-guide til at komme i gang med Gator:bit

Sparkfuns Hook-up guide til Gator:bit 2.0

Datablad for Gator:bit 2.0
